Inserite di seguito i vostri POST su qualsiasi dubbio sulla Plafoniera Centrale, da come si smonta fino al PINOUT per modificare le connessioni elettriche, passando ovviamente da come cambiare le lampadine ed i diversi modelli come led etc..
Guida by Elios

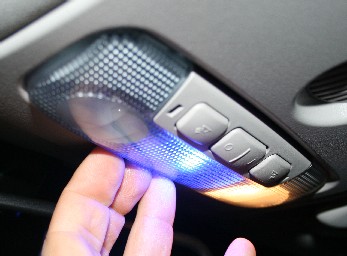

Foto della Plafoniera Centrale:


Come si smonta? :
1. Individuare dal lato del vetro del parabrezza una Clip metallica;
2. Con cacciavite a taglio piccolo, premere verso la plafoniera con una lieve pressione, contemporaneamente...
3. Tirate delicatamente verso il basso la plafoniera, sempre e solo dalla parte esterna (verso il vetro);
4. l'altra rimarrà ancora agganciata - Prendere fiato, siete quasi in fondo...
5. Prendete la plafoniera e spingetela verso il vetro del parabrezza, fino a che la plafoniera esca dalla sua sede.
ci sono 2 punte di plastica che la tengono appoggiata, se fate pressione la plafoniera esce dal buco, e rimane appesa per i suoi fili.


Questa è la foto una volta sganciata:


» Per rimontarla: fate i passi inversi partendo dal 5.

PIN-OUT / Schema Elettrico
Verde / Viola - positivo (c'è sempre anche a quadro spento)
Blu

---

positivo (accende i due led arancio a chiave inserita)
Giallo / Grigio negativo (Da / toglie tensione alla plafoniera centrale Aprendo/chiudendo l'auto) effetto dissolvenza
Nero / Giallo- Negativo (c'è sempre)

e la plafoniera con il suo circuito ma vediamo le accoppiate:

---

Blu
Nero / Giallo --- fanno accendere i due led arancio

---

Verde / Viola
Giallo / Grigio --- plafoniera centrale aprendo/chiudendo l'auto

---

Verde / Viola
Nero / Giallo --- plafoniera centrale accensione manuale (diamo noi il negativo con l'interruttore)

---

Verde / Viola
Nero / Giallo --- fanno accendere le luci laterali della plafoniera anche a quadro spento

---

Un ringraziamento speciale a Gillo

Note varie
Le lampadine interne sono:
n° 2 lampadine laterali : attacco = T10 - potenza = w5w
n° 1 lampadina centrale : attacco = T10 - potenza = w6w

NON Toccare con le mani le lampadine ad incandescenza per poi lasciarle montate, al massimo prima di montarle pulite con alcool altrimenti si bruciano. Vedi qui: Perchè si bruciano le lampadine se le avete toccate con le mani?

La presente guida è scaricabile da qua

davvero ottima guida!! ma volevo chiederti una cosa.
ho comprato 4 led arancioni w5w con attacco t10 per sostituire le tre lampadine della plafoniera e quella che illumina i pedali!
ma funziona solo il led centrale della plafoniera!!!
sapresti dirmi il perchè??
grazie!!!!!!!!!!

i led hanno una polarità! prova a toglierli e rimetterli girati e vedi se funzionano!

i led che costano poco hanno la polarità...quelli più costosi hanno un circuitino apposito che risolve il problema!
Ottima guida comunque

Scusate, avrei un dubbio..
Nella foto della plafoniera aperta si vedono gli attacchi delle lampadine( quelle cose nere come quella nel quadrato rosso), ma le lampadine da dove si mettono? si deve togliere anche la plastica trasparente dal davanti?

Mi auto-rispondo dicendo che una volta che la plafoniera rimane appesa per i fili poi bisogna staccare la parte in plastica trasparente che c'è davanti facendo forza su tre linguette di plastica che tengono saldati i due pezzi ad incastro.

amxs ha scritto:

bastava ruotare gli attacchi neri e tirarli!!!

Potevi dirlo prima!!!

ma al posto delle w6w posso mettere le w5w? e viceversa
grazie mille antic.

fabioo86 ha scritto:sono identiche se non per il fatto che le w6w emettono 6 w invece di 5w, quindi si, puoi
